Вакуумные насосы важны как в промышленности, так и в быту, обеспечивая удаление воздуха и газов из систем. Вакуум может понадобиться для упаковки продуктов, научных экспериментов или ремонта техники. В этой статье мы предлагаем пошаговое описание изготовления вакуумных насосов своими руками, что поможет сэкономить средства и создать устройство, соответствующее вашим потребностям.
Виды и область применения
Вакуумирование в домашних условиях удаляет воздух из полиэтиленовых упаковок для хранения одежды и продуктов. Это уменьшает объем упаковки и плотно обжимает содержимое, что значительно продлевает срок хранения продуктов без замораживания.
Вещи, такие как пледы, одеяла и подушки, становятся более компактными, экономя пространство. Одежда, хранящаяся таким образом, защищена от моли.
Вакуумные устройства также обрабатывают деревянные изделия и строительные материалы ламинирующей пленкой. Вакуумные насосы удаляют газ или пар в быту, восстанавливая герметичность приборов, и активно используются в системах кондиционирования.
Основные типы вакуумных устройств:
- Водокольцевые — работают за счет погружения в жидкость, выкачивая воздух из центра лопастного механизма.

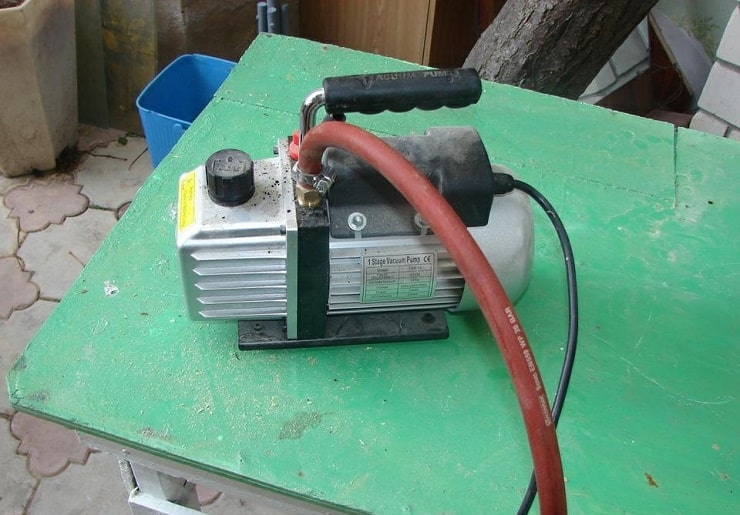

- Роторно-пластинчатые — имеют две камеры и нагнетают газ из первой во вторую, обеспечивая работу ротора.
- Мембранно-поршневые — создают вакуум с помощью поршневой системы. Сжатый газ выходит через клапан, снижая давление и поступая новые порции. Эти устройства универсальны и тихи.
Создание вакуумного насоса своими руками привлекает многих мастеров и любителей DIY. Эксперты отмечают, что существует несколько подходов к его изготовлению, каждый из которых имеет свои преимущества и недостатки. Один из самых простых способов — использовать автомобильный насос и герметичный контейнер. Такой вариант подходит для небольших задач, например, для упаковки продуктов. Более сложные конструкции могут включать в себя компрессоры от холодильников, что позволяет достичь более глубокого вакуума. Однако для их сборки потребуется больше навыков и знаний в области электротехники. Важно помнить о безопасности: при работе с вакуумом необходимо учитывать риски, связанные с разгерметизацией и возможными повреждениями. В целом, создание вакуумного насоса своими руками — это увлекательный процесс, который может принести не только практическую пользу, но и удовлетворение от реализации собственных идей.
Простейшие устройства
Если приспособление понадобилось срочно, можно быстро изготовить простейший вакуумный насос своими руками. Для этого потребуются две пластмассовые бутылки различных диаметров, которые без труда помещаются друг в друга. Одна из них будет выполнять роль поршня, поэтому следует подбирать приближенные по диаметру емкости, иначе на меньшей из них нужно будет делать большой уплотнительный слой. Кроме этого, потребуется шланг от велонасоса.
Сначала нужно срезать горлышко у большей емкости. Затем в дне меньшей бутылки проделать отверстие и вставить бутылки друг в друга (следует отметить, что на внутренней могут понадобиться уплотнители, которые можно изготовить с помощью скотча). Затем в большую емкость ввинтить шланг, обязательно в обратном направлении. Устройство будет выкачивать воздух при осуществлении движения поршнем из меньшей емкости.
| Тип насоса | Пошаговое описание | Преимущества/Недостатки |
|---|---|---|
| Водяной (струйный) | 1. Подготовка емкости с водой и трубки. 2. Создание струи воды под давлением (например, используя кран с сильным напором). 3. Погружение трубки в воду, создавая вакуум в другой части системы. 4. Подключение откачиваемого объема к вакуумной части системы. | + Простота изготовления, доступность материалов. — Низкий вакуум, зависимость от напора воды, не подходит для высоких требований к вакууму. |
| Поршневой (с использованием шприца) | 1. Герметизация шприца (например, силиконовым герметиком). 2. Создание клапана на конце шприца (например, из тонкой резины). 3. Подключение шприца к откачиваемому объему. 4. Повторение циклов втягивания и выталкивания поршня. | + Простота, доступность материалов. — Низкий вакуум, трудоемкость процесса откачки, не подходит для больших объемов. |
| Из медицинской банки | 1. Подготовка медицинской банки и емкости для откачки. 2. Нагревание воздуха внутри банки (например, спиртовкой). 3. Быстрое прикладывание банки к поверхности емкости. 4. Охлаждение банки, создавая вакуум. | + Простота, доступность материалов. — Очень низкий вакуум, одноразовое использование (или сложное многократное), ограниченное применение. |
Интересные факты
Вот несколько интересных фактов о вакуумных насосах и их изготовлении своими руками:
-
Принцип работы: Вакуумные насосы работают на основе создания разреженного пространства, что позволяет удалять молекулы воздуха из замкнутого объема. Один из простейших вариантов — это использование поршневого насоса, который может быть собран из подручных материалов, таких как старый автомобильный насос или даже пластиковая бутылка.
-
Разнообразие конструкций: Существует множество способов создания вакуумного насоса своими руками. Например, можно использовать компрессор от холодильника, который, при правильной модификации, может эффективно откачивать воздух. Также популярны конструкции на основе водяного насоса, где вода используется для создания вакуума.
-
Применение в быту: Вакуумные насосы, сделанные своими руками, находят широкое применение в быту. Они могут использоваться для упаковки продуктов, создания вакуумных контейнеров, а также в различных научных экспериментах. Это позволяет не только экономить деньги, но и развивать навыки инженерного мышления и творчества.
Модернизация манжетного насоса
Создать вакуумный насос для откачки воздуха своими руками можно, используя манжетное устройство, например, насос для велосипедов. Оптимальным вариантом будет автомобильный насос, так как его модификация требует меньше усилий.
Пошаговая инструкция по созданию:
- Разберите автомобильный насос.
- Снимите манжет и переверните его.
- Соберите устройство в обратном порядке с перевернутым манжетом.
- На входе насоса, где находится шланг для откачки воздуха, установите обратный клапан. Он должен пропускать воздух только в одном направлении — от сосуда к насосу, предотвращая обратное движение. Обратный клапан можно купить или использовать из аквариумного компрессора. Перед установкой проверьте его, подув в одну из сторон: ту, что не пропускает воздух, прикрепите к насосу, а другую — к трубке. Такой насос подойдет для бытовых нужд, но для глубокого вакуума его мощность может быть недостаточной.

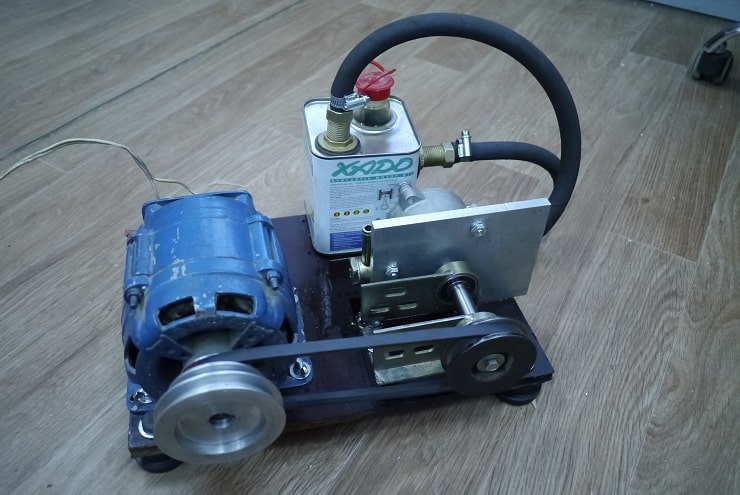

Вакуумное приспособление из компрессора
Более мощное устройство можно получить из компрессора, который присутствует в кондиционерах или холодильниках. Поэтапный мастер-класс по самостоятельной сборке агрегата:
С помощью такого агрегата нельзя откачивать воздушные массы, которые содержат много водяных паров. Это может стать причиной поломки устройства. В таком случае необходимо сделать ресивер и отстойник. Такие детали будут совместно работать в качестве осушительного приспособления.
Вакуумный насос можно самостоятельно сделать из аквариумного компрессора. Для этого нужно разобрать его и удалить обратные клапаны. При перевороте клапанов компрессор вместо нагнетания начнет откачивать воздух. Процедура аналогична изготовлению прибора из автонасоса.
Использование медицинского шприца
Такое устройство станет полезным для перекачки жидкости или газа в небольших объемах. Для сборки понадобятся:
- пластиковый тройник;
- гибкая пластиковая труба, диаметр которой совпадает с отверстиями тройника и шприца;
- два обратных клапана для аквариумов;
- шприц, объем которого зависит от мощности устройства (больший шприц — выше мощность).
Пластиковую трубу нарезать на отрезки по 10 см и соединить с тройником. Трубочки должны плотно входить в носик тройника, чтобы избежать соскальзывания под давлением.
К центральной трубке прикрепляется носик шприца. Конструкция выглядит как тройник с двумя боковыми шлангами и шприцем, установленным под углом к выходным концам.
Следующий этап — установка клапанов. На них обычно есть стрелки. Один клапан устанавливается так, чтобы стрелка указывала от тройника, второй — со стрелкой на него. Система будет напоминать указатель входа и выхода.
Ручное устройство готово к использованию. С его помощью можно перекачивать воду из одной емкости в другую, разместив один клапан в жидкости, а другой — в емкости для перекачивания. Стрелки служат направляющими. Клапан со стрелкой на тройник нужно погрузить в воду. Система начнет работать при движении поршня шприца.
Низковакуумный агрегат
Его достаточно трудно сделать самостоятельно при отсутствии токарного станка, сварочного аппарата и без специальных навыков. Для изготовления необходим цилиндрический корпус. В нем следует разместить вал, оснащенный лопастным колесом. Во время подачи воды осуществляется вращение колеса и под действием центробежных сил в устройстве непременно будет создаваться вакуум.
Механизм действует при помощи электродвигателя. Лопастное колесо не следует устанавливать прямо по центру. Это нужно для того, чтобы газообразная масса нагнеталась и проталкивалась через систему. Минусом такого устройства является то, что жидкость, благодаря которой работает устройство, постоянно греется и нуждается в замене.
Прибор должен быть оснащен входными отверстиями. С их помощью жидкость будет поступать внутрь. Кроме этого, должны быть выходные отверстия, через которые сможет выходить газ. Подобные механизмы используются на больших предприятиях, а также в сельскохозяйственных работах для отведения газа с примесью песка или пыли. Для непрерывной работы необходимо обеспечить газоотвод, постоянную подачу жидкости и систему охлаждения мотора.
Переделка автомобильной помпы
Создать вакуумную помпу самостоятельно можно, используя автомобильное устройство. Процесс включает несколько этапов:
- Извлеките шток с манжетой из открытой крышки на гильзе.
- Открутите шурупы и аккуратно достаньте манжету.
- Переверните манжету и установите её обратно вместе со штоком.
После этих действий у вас получится всасывающая трубка, к которой нужно подключить обратный клапан. Убедитесь, что воздух поступает в гильзу, для этого достаточно подуть в клапан. К другому концу клапана присоедините трубку из прочных материалов, устойчивых к окружающей среде.
Такое устройство позволяет создавать вакуум в контейнерах с продуктами или в чехлах для хранения одежды. Поломки можно устранить самостоятельно, изучив конструкцию исходного устройства. Поняв, как оно устроено, вы сможете отремонтировать прибор без обращения к специалистам.
Для изготовления вакуумного насоса своими руками нужны желание и материалы. Область применения и сложность зависят от типа исходного агрегата. Одно из главных преимуществ самостоятельного изготовления — значительная экономия средств.
Советы по тестированию и настройке вакуумного насоса
После завершения сборки вакуумного насоса важно провести его тестирование и настройку, чтобы убедиться в его работоспособности и эффективности. В этом разделе мы рассмотрим основные шаги, которые помогут вам правильно протестировать и настроить ваш вакуумный насос.
1. Подготовка к тестированию
Перед тем как приступить к тестированию, убедитесь, что все компоненты насоса правильно установлены и надежно закреплены. Проверьте, нет ли утечек воздуха в местах соединений, а также убедитесь, что все уплотнения находятся в хорошем состоянии. Если вы используете самодельные детали, особенно важно проверить их на наличие трещин или других дефектов.
2. Подключение насоса
Подключите вакуумный насос к источнику питания, если это электрическая модель. Убедитесь, что напряжение соответствует требованиям устройства. Если насос работает от двигателя внутреннего сгорания, проверьте уровень топлива и масла, а также убедитесь, что все системы функционируют корректно.
3. Проверка на утечки
Перед началом откачки воздуха проведите тест на утечки. Для этого можно использовать мыльный раствор: нанесите его на соединения и наблюдайте за образованием пузырьков. Если пузырьки появляются, это означает, что в этом месте есть утечка, и необходимо устранить проблему перед дальнейшим использованием насоса.
4. Запуск насоса
После проверки на утечки можно запускать насос. Включите его и дайте поработать несколько минут. Обратите внимание на звуки, которые издает устройство: если вы слышите необычные шумы, это может указывать на проблемы с работой насоса.
5. Измерение вакуума
Для проверки эффективности работы насоса используйте вакуумметр. Подключите его к выходному патрубку насоса и запустите устройство. Запишите показания вакуумметра через несколько минут работы. Если уровень вакуума соответствует заявленным характеристикам, значит, насос работает правильно.
6. Настройка производительности
Если вы заметили, что насос не достигает необходимого уровня вакуума, возможно, потребуется его настроить. Это может включать в себя регулировку скорости вращения двигателя, изменение диаметра патрубков или установку дополнительных фильтров для предотвращения попадания частиц в насос. Экспериментируйте с различными настройками, чтобы найти оптимальный режим работы.
7. Регулярное обслуживание
После успешного тестирования и настройки не забывайте о регулярном обслуживании вашего вакуумного насоса. Это включает в себя очистку фильтров, проверку уплотнений и замену масла (если это необходимо). Регулярное обслуживание поможет продлить срок службы устройства и обеспечить его надежную работу.
Следуя этим рекомендациям, вы сможете не только протестировать и настроить свой вакуумный насос, но и обеспечить его долгую и эффективную работу. Помните, что правильная эксплуатация и уход за устройством — залог его надежности и производительности.
Вопрос-ответ
Из чего можно сделать вакуумный насос?
Вакуумный насос своими руками можно сделать из подручных, достаточно дешевых материалов – медицинского шприца, аквариумного компрессора, пластиковой бутылки, велосипедного и автомобильного насоса и др. Насос из медицинского шприца.
Какие три типа вакуумных насосов существуют?
Большинство насосов попадают в одну из этих трех категорий: объемные, с передачей импульса или с захватом.
Чем откачивать воздух из вакуумных пакетов?
Пылесосы – это один из наиболее доступных вариантов для работы с вакуумными пакетами. Пылесосы есть почти в каждом доме, так что на покупку специального оборудования тратиться не придется. С помощью пылесоса откачать воздух из пакета можно за считанные секунды, что невероятно удобно.
Какое давление должен создавать вакуумный насос?
Для низкого вакуума: от 100 кПа до 100 Па. Для среднего вакуума: от 100 Па до 0,1 Па. Для высокого вакуума: от 0,1 Па до 10 мкПа. Для сверхвысокого вакуума: от 0,1 Па до 10 мкПа.
Советы
СОВЕТ №1
Перед началом сборки вакуумного насоса, тщательно изучите различные схемы и конструкции. Выберите ту, которая соответствует вашим потребностям и уровню навыков. Это поможет избежать ошибок и сэкономить время на переделках.
СОВЕТ №2
Используйте качественные материалы и комплектующие. Это не только увеличит срок службы вашего насоса, но и обеспечит его эффективность. Обратите внимание на герметичность соединений и прочность корпуса.
СОВЕТ №3
Не забывайте о безопасности. При работе с инструментами и материалами соблюдайте все меры предосторожности. Используйте защитные очки и перчатки, особенно если вы работаете с острыми или тяжелыми предметами.
СОВЕТ №4
После завершения сборки проведите тестирование устройства. Убедитесь, что насос работает корректно и достигает необходимого уровня вакуума. Это поможет выявить возможные проблемы на раннем этапе и избежать неприятностей в будущем.
